Инфраструктура

Количество компонентов АСР и схема их развёртывания определяются:

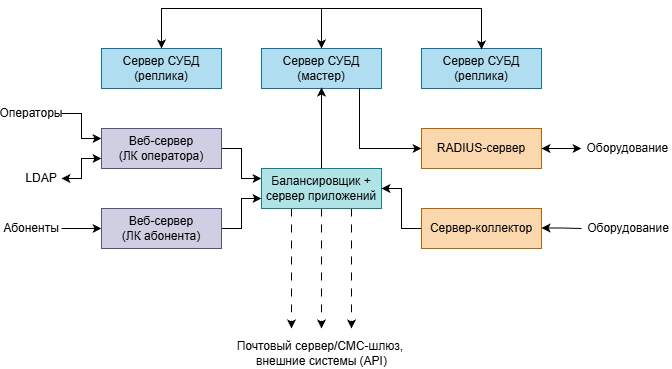

На рисунке ниже представлена типовая схема взаимодействия компонентов. Она актуальна при наличии в комплектации:

На схеме представлены следующие компоненты:

Кластер СУБД PostgreSQL под управлением Patroni и etcd.
Балансировщик и сервер приложений под управлением HAProxy и pgagent.
RADIUS‑сервер (на базе FreeRADIUS) для взаимодействия с терминальным оборудованием Заказчика.
Сервер‑коллектор для сбора первичных тарификационных данных (звонки, трафик) с оборудования.
Веб‑сервер личного кабинета оператора — веб‑интерфейс сотрудника, работающего с биллингом.
Веб‑сервер личного кабинета абонента — веб‑интерфейс абонента.

Схема обеспечивает:

автоматическое переключение мастер‑сервера СУБД на резервный (failover);
маршрутизацию запросов с веб‑интерфейсов и файлов ПТД (со стороны сервера‑коллектора) на актуальный мастер‑сервер посредством балансировщика;
автономную работу RADIUS‑сервера: он принимает подключения от мастер‑сервера для получения актуальной конфигурации.

При необходимости можно зарезервировать следующие компоненты:

Балансировщик и сервер приложений

Требуется: настройка виртуального IP‑адреса и развёртывание сервиса keepalived.

Механизм: взаимодействующие компоненты обращаются к виртуальному IP, который перехватывается резервным сервером при сбое.

Веб‑сервер

Реализация: дублирование веб‑сервера и настройка дополнительного балансировщика для проксирования запросов и терминирования SSL.

Сервер‑коллектор

Решение: настройка дублирования первичных тарификационных данных на резервный сервер.

RADIUS‑сервер

Вариант: реализация схемы «ACTIVE‑ACTIVE» (в зависимости от требований).

АСР может быть развёрнута как на физических серверах, так и на виртуальных машинах (ВМ). Конкретные требования к оборудованию определяются:

Ниже приведены типовые конфигурации ВМ для схемы, описанной ранее.

ВМ «Сервер СУБД» (кластер Patroni)

Количество: 3 шт. Характеристики: 16 vCPU; 32 ГБ RAM; SSD 2 ТБ.

ВМ «Сервер приложений

Количество: 1 шт. Характеристики: 4 vCPU; 8 ГБ RAM; SSD 256 ГБ.

ВМ «Сервер RADIUS»

Количество: 1 шт. Характеристики: 4 vCPU; 8 ГБ RAM; SSD 512 ГБ.

ВМ «Сервер‑коллектор»

Количество: 1 шт. Характеристики: 4 vCPU; 8 ГБ RAM; SSD 1 ТБ.

ВМ «ЛК оператора»

Количество: 1 шт. Характеристики: 2 vCPU; 4 ГБ RAM; HDD 128 ГБ.

ВМ «ЛК абонента»

Количество: 1 шт. Характеристики: 2 vCPU; 4 ГБ RAM; HDD 128 ГБ.

Операционная система

Все ВМ функционируют под управлением операционной системы Linux. Поддерживаются:
